逆變電源(DC220/AC220)電力用

直流220V/AC220V輸入，交流220V輸出

產品介紹

JK-HD系列高頻逆變電源是為通信系統及電力系統的實際需要，考慮到空間安裝大小及IT時代對逆變電源管理的自動化和網絡化的需求，以及噪音對辦公室或機房工作的影響而專門設計生產的逆變電源。

本逆變電源采用SPWM和CPU控制技術，主電路采用進口功率模塊，利用直流屏或蓄電池的直流電作為輸入，經逆變后輸出純正弦波交流電，輸出電壓和頻率穩定并可長期連續工作，消除了直接使用市電帶來的供電中斷、電壓不穩、雜音干擾和雷電侵入等不利因素，同時克服了小型UPS供電時間短的致命缺陷，確保用電設備連續可靠的工作。

廣泛應用于電信、移動、聯通、辦公自動化、工業自動控制、水電站、變電站、電力系統、鐵路系統等領域。

逆變電源可選三種工作模式（需訂貨時確定）：

純直流供電型：純直流輸入，直流斷電后逆變電源關機停止工作。

直流主供型：直流與交流雙輸入，直流優先供電，交流備用；當直流斷電后自動切換到交流供電。

交流主供型：直流與交流雙輸入，交流優先供電，直流備用；當交流停電后自動切換到直流供電。

主要特點

☆ 采用智能化CPU控制技術，先進的PWM+SPWM脈寬調制技術，輸出純正弦波。

☆ LED+LCD狀態顯示和報警信號顯示及報警記錄功能。

☆ 可靈活設置AC主供型和DC主供型（通過液晶面板或者通信后臺軟件更改）。

☆ 標準的RS232和RS485通信接口、故障干接點信號接口。

☆ 防反接、過壓、過載、短路、過溫、溫控風扇、逆變故障等保護。

技術參數

產品型號		JK-HD1000	JK-HD2000	JK-HD3000	JK-HD4000	JK-HD5000	JK-HD6000	JK-HD8000	JK-HD10K
額定容量		1000VA	2000VA	3000VA	4000VA	5000VA	6000VA	8000VA	10KVA
額定輸出功率		800W	1600W	2400W	3200W	4000W	4800W	6400W	8000W
直流輸入	額定輸入電壓	220Vdc
	額定輸入電流	5A	9A	14A	18A	23A	27A	37A	46A
	關斷電壓范圍	180V～275Vdc
	開機電壓范圍	208V～260Vdc
	反灌雜音電流	≤10%
交流輸入	允許旁路電壓	220Vac±15%
	額定輸入電流	4.5A	9.1A	13.6A	18.2A	22.7A	27.3A	36.4A	45.4A
	旁路轉換時間	≤5ms
交流輸出	額定輸出電壓及頻率	220Vac，50Hz
	波形	純正弦波
	額定輸出電流	3.6A	7.2A	10.8A	14.5A	18.1A	21.8A	29A	36.3A
	輸出電壓精度	220Vac±2%
	輸出頻率精度	50Hz±0.1%或60Hz±0.1%
	波形失真率(THD)	≤3%(線性負載)
	動態響應時間	5% (負載0←→100%)
	功率因數(PF)	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8
	過載能力	100%-120%，30秒
	逆變效率	≥85%（80%阻性負載）
工作環 境	絕緣強度	1500Vac，1分鐘
	噪音(1米)	≤50dB
	使用環境溫度	-10℃～45℃
	濕度	0～90%，不結露
	使用海拔	≤2000m
	散熱方式	風扇散熱
指示	LCD液晶顯示	輸入輸出電壓、頻率、輸出電流、溫度、百分比等
指示	逆變器狀態	市電正常、逆變正常、電池欠壓、輸出過載

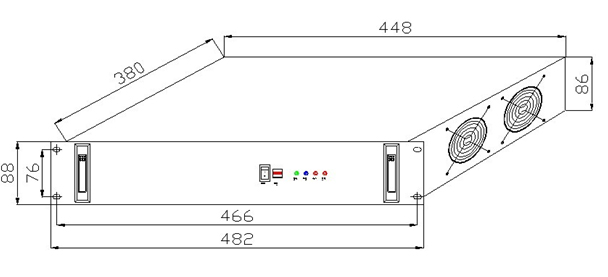

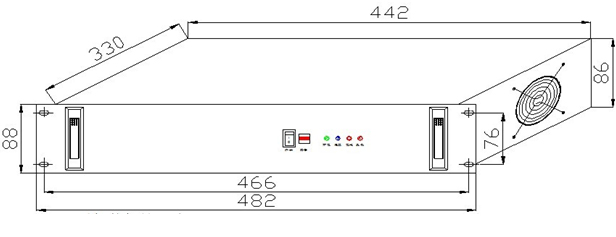

機 械	19英寸機架式	482×88×330mm		482×88×380mm				482×176×480mm
	重量	8Kg	9Kg	9Kg	12Kg	13Kg	13Kg	19Kg	19Kg
	顏色	黑色/灰白
