產品原理
當市電正常時，由市電經過互投裝置給負載供電，同時充電器給備用電池進行智能充電。當市電斷電，或超過正常電壓的25%時，由控制器提供逆變信號，啟動逆變電源，同時互投裝置將立即投切至逆變電源輸出，繼續提供正弦波交流電，當市電電壓正常后，應急電源將恢復電網斷電。
產品用途
EPS應急電源系統，是專門為消防設備和負荷或照明用電而設計。它是建筑物內出現緊急情況下，為疏散照明提供集中供電的應急專用電源設備。

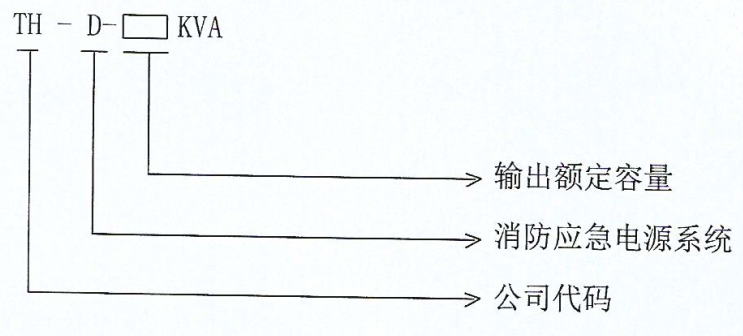

型號說明
說明：安裝形式、進出線方式、單路/雙路供電、輸入輸出相數、備用時間、消防聯動、輸出回路數均在訂貨時說明。
備注：TH-D后面沒有字母為單相；如有備注S則為三相。
適用范圍
l高層建筑：應急照明，疏散指示照明，樓層照明，人防車庫照明，單相水泵、單相排煙風機等；
l金融系統設備、證券交易大屏、監控裝置、金融機具等商業應急用途；
l醫院、政府機關、大型超市、商場、學校、廣場、車站、公園、會展中心等重要場所的應急照明。
產品特點
l采用集中供電模式，維護、管理方便；
l采用新型IGBT逆變模塊和先進的數字電路；應急供電時，正弦波輸出，具有穩壓、穩頻；
l可與消防聯動，可計算機監控，可消防中心控制；
lLCD/LED顯示，一目了然；
l雙路電源自動切換，可靠性高；
產品優點
l全自動智能切換，無需人工操作；
l壽命長，主機壽命15年以上；免維護電池，可循環使用300-500次；
l節能環保，主電功耗低；非應急供電時，基本不耗電；
l發生故障時自動聲光報警。
技術規格及參數如下：（單相）
|
容量 |
0.5KVA-1KVA |
1KVA-3KVA |
4KVA-5KVA |
6KVA-10KVA |
||
|
輸入 |
輸入電壓 |
AC220±20% |
AC380V/AC220±20% |
|||
|
輸入相數 |
單相+PE |
三相四線/單相+PE |
||||
|
|
50HZ±5% |
|||||
|
充電器 |
輸入電壓 |
AC220±20% |
||||
|
充電電壓 |
DC27V |
DC55V |
DC110V |
DC220V |
||
|
充電電流 |
2A-3A |
3A-5A |
5A～10A |
|||
|
充電方式 |
均充、浮充自動轉換 |
|||||
|
蓄電池 |
電池種類 |
免維護密封鉛酸蓄電池 |
||||
|
額定電壓 |
DC24V |
DC48V |
DC96V |
DC192V |
||
|
備用時間 |
標準為90min(可根據負載需要設計) |
|||||
|
充電時間 |
＜20h |
|||||
|
應急逆變 |
應急電壓 |
AC220V |
||||
|
輸出波形 |
正弦波（THD≤5%）正常供電同市電一致 |
|||||
|
過載能力 |
≤120%正常運行，≥150% 10s |
|||||
|
輸出頻率 |
50HZ±0.01% |
|||||
|
保護功能 |
欠壓、過壓、過載、過流、短路保護 |
|||||
|
應急切換 |
≤5s(在線式0.25ms 需定制) |
|||||
|
顯示 |
LED指示燈和全中文LCD顯示，顯示各種菜單、參數及故障 |
|||||
|
效率 |
應急供電時，90%以上；主電供電時，趨近于100% |
|||||
|
工作環境 |
噪音 |
市電時0Db,應急時≤50dB |
||||
|
相對濕度 |
0～90%不結露 |
|||||
|
環境溫度 |
-20℃～40℃ |
|||||
|
海拔高度 |
＜2500m |
|||||
|
適應負載 |
應急照明燈具 |
|||||
|
開門方式和進線方式 |
前面單開、雙開；進線方式根據客戶要求 |
|||||
|
柜體尺寸 |
根據系統圖紙及配置要求定制 |
|||||
|
安裝方式 |
落地、掛墻、嵌入（可按要求來定制安裝方式） |
|||||
|
|
|
|
|
|
|
|
